Interfaccia LCD del connettore di perni di Lvds 20 del modulo dell'esposizione del monitor di Boe Ba104s01-300 800x600
Dettagli:
| Luogo di origine: | porcellana |
| Marca: | BOE |
| Numero di modello: | Ba104s01-300 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | pc 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Imballaggio originale, imballaggio convenzionale |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 100000 unità/unità al mese |
|
Informazioni dettagliate |
|||
| Dimensione: | A 10,4 pollici | Pixel: | 800 (RGB) ×600 |
|---|---|---|---|
| Profilo: | 236 × 5,9 del × 176,9 (H×V×D) (millimetri) | Area attiva: | 211,2 × 158,4 (H×V) (millimetri) |
| Area dell'incastonatura: | 215,0 × 162,0 (H×V) (millimetri) | Luminanza: | un ² di 350 cd/m (tipo.) |
| Rapporto di contrasto: | 800:1 (tipo.) (il TM) | Angolo di visione: | 80/80/65/75 |
| Evidenziare: | Modulo dell'esposizione dell'affissione a cristalli liquidi Ba104s01-300,monitor 20pin dell'affissione a cristalli liquidi 800x600,Lvds 20 perni 800x600 |
||
Descrizione di prodotto

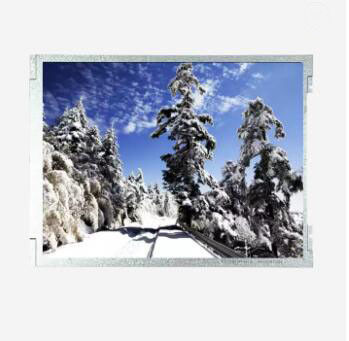

Macchina a 10,4 pollici del modulo dell'esposizione dell'affissione a cristalli liquidi dell'interfaccia del connettore di perni di Lvds 20 di luminosità 300 di 800x600 Boe Ba104s01-300

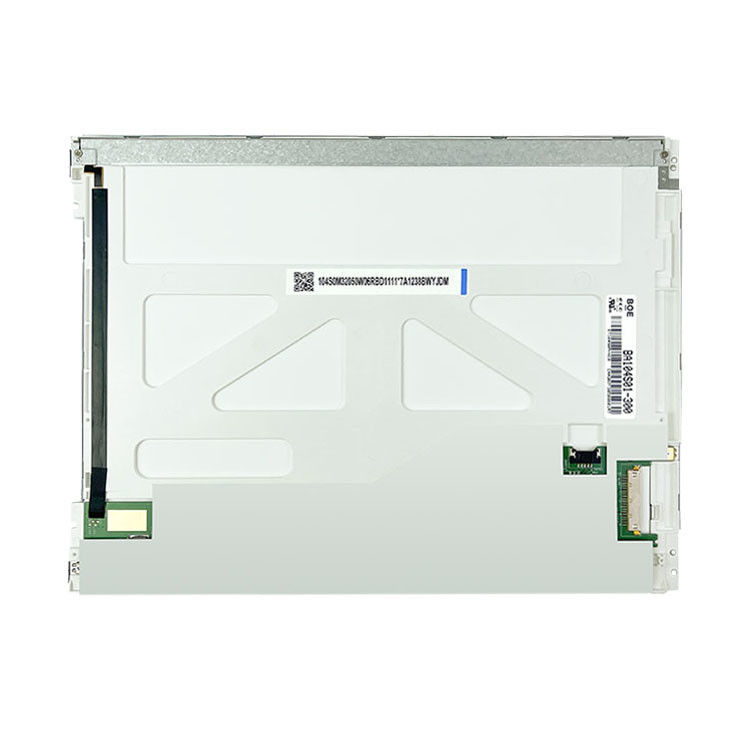

Il BA104S01-300 è un modulo LCD di TFT LCD di un-si a 10,4 pollici lanciato da BOE. È fornito di una lampadina di WLED, compreso un azionamento della lampadina del driver del LED e di nessun tocco. Questa temperatura di funzionamento is-20-70 la C, la temperatura di stoccaggio is-30-80 la C, 6/8 la scala di grigi pungente facoltativa, risoluzione del prodotto dell'esposizione è 800 (RGB) 600 (SVGA), rapporto di larghezza del 4:3 (larghezza: su), pixel facendo uso della disposizione verticale della striscia di RGB. La sua area di esposizione è di 211,2 (largamente) 158,4 (altezza) millimetri, 236 (largamente) 176,9 (altezza) 5,9 millimetri (spessi), 215,0 (largamente) 162,0 (altezza) millimetri, la radura, 300g (tipo.). Il BA104S01-300 ha un'interfaccia di segnale di LVDS (1 ch, 6/8 bit), con complessivamente 20 perni, un collegamento terminale e una tensione dello schermo dell'azionamento di 3.3V (tipo.). Fa un verticale tipico la velocità di rinfrescamento di Fv di 60Hz. Il prodotto è applicabile ad automazione industriale, agli strumenti elettronici, agli strumenti medici e ad altre industrie.
dettagli del prodotto
|
Name di modello |
BA104S01-300 |
|
Dimensioni dello schermo |
A 10,4 pollici |
|
Tipo dello schermo |
Un-si TFT LCD, LCM |
|
Numero del pixel |
800 (RGB) ×600, SVGA |
|
Disposizione |
Banda verticale di RGB |
|
Area attiva (millimetri) |
211,2 (W)×158.4 (H) millimetro |
|
Profilo (millimetri) |
236 (W)×176.9 (H) ×5.9 (D) millimetro |
|
Area dell'incastonatura (millimetri) |
215,0 (W)×162.0 (H) millimetro |
|
Superficie |
Chiaro |
|
Luminosità |
350 pidocchi |
|
Rapporto di contrasto |
800:1(tipo.)(ilTM) |
|
Angolo di visione |
80/80/65/75 (tipo.) (CR≥10) Basso di sinistra/Right/Up/ |
|
Risposta |
30 (tipo.) (Tr+Td) |
|
Buona vista a |
12 in punto |
|
Modo del lavoro |
TN, normalmente bianco, Transmissive |
|
Intensità del colore |
262K/16.7M 55% (CIE1931) |
|
Lampadina |
6S4P WLED, ore 30K, con il driver del LED |
|
Peso netto |
300g (tipo.) |
|
Usato per |
Uso industriale, medico |
|
frequenza operativa |
60Hz |
|
Schermo attivabile al tatto |
senza |
|
Tipo del segnale |
LVDS (1 ch, 6/8-bit), 20 perni, connettore |
|
Rifornimento di tensione |
3.3V (tipo.) |
|
Max. Ratings |
Temperatura di stoccaggio: -30 ~ °C 80Funzionamento temporaneo.: -20 ~ °C 70 |
caratteristiche
I parametri del pannello visualizzati su questa pagina Web sono entrati dall'ingegnere elettronico della società secondo le specifiche. Sforzi
sono stati fatti per ridurre gli errori, ma i parametri non sono completamente corretti. Riferisca prego alle specifiche!
FAQ
1.Q: Quali dimensioni è disponibili per l'esposizione LCD nella vostra fabbrica?
: Normalmente, noi supply3.5 «4,3" 5" 5,6" 7" 8" 9" 10,1» 10,2» 13,3» 14" 15,6» 18,5» 21,5" 23,6" 24" 27" 32" 43" 49" 55" 65". Se i clienti hanno bisogno di altri dimensione, inoltre forniamo come 75" 86".
2.Q: È l'esposizione dell'affissione a cristalli liquidi può fare il touch screen?
: Sì, abbiamo normalmente 3 generi di tocco per le opzioni, il tocco di IR, il tocco capacitivo ed il tocco resistente.
3.Q: Se su misura voi sostengono?

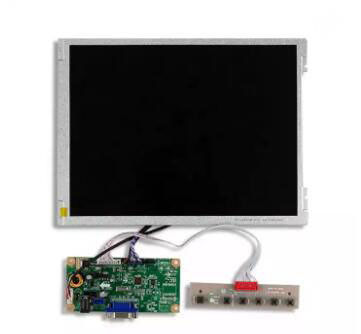

: Sì, possiamo fare l'OEM ed il ODM. Possiamo fornire altri accessori quali il pannello di tocco, il comitato per il controllo, ecc. delle dimensioni differenti e tipi secondo i requisiti dei clienti.
4.Q: Quanto tempo è il termine di consegna?
: Normalmente circa 5-15 giorni lavorativi per la versione standard. Se su misura il prodotto, ha bisogno di circa 15-20 giorni lavorativi.
5.Q: Come circa la garanzia?
: Forniamo una garanzia di anno.
6.Q: Che cosa è il MOQ?
: Forniamo 1pcs MOQ per le prove e la qualificazione.
7.Q: Che pacchetto avete?
: Generi differenti di pacchetto per le opzioni: Cassa caso, del pettine di legno del miele e caso di volo.
