12.1 Industrial Control Equipment TFT Color Display 20 Pin LCD Display Datasheet

12.1 Fogli di dati per apparecchiature di controllo industriali con display TFT a colori a 20 pin LCD

Evidenziare

schermo a colori del tft 20pin
,
Il LCD visualizza 20 il perno 1024*768
,
scheda 12.2in dell'esposizione dell'affissione a cristalli liquidi di 20 perni
Dimensione dell'esposizione

Schermo a 12,1 pollici di TFT LCD
Risoluzione

1024 (RGB) ×768, XGA, 105PPI
Tipo

LCM, Un-si TFT LCD
Profilo

279 (W)×209 (H) ×9.1 (D) millimetro
Apertura dell'incastonatura

250,8 (W)×189.4 (H) millimetro
Area di esposizione

245,76 (W)×184.32 (H) millimetro
Angolo di visione

80/80/80/80 (tipo.) (CR≥10)
luminanza

un ² di 450 cd/m (tipo.)
Luogo di origine

La Cina
Marca

TIANMA
Numero di modello

TM121TDSG02
Quantità di ordine minimo

pc 1
Prezzo

negotiable
Imballaggi particolari

Imballaggio originale, imballaggio convenzionale
Tempi di consegna

7 giorni
Termini di pagamento

T/T, Western Union
Capacità di alimentazione

100000 unità/unità al mese

12.1 Fogli di dati per apparecchiature di controllo industriali con display TFT a colori a 20 pin LCD

Name: 12.1 Fogli di dati per apparecchiature di controllo industriali con display TFT a colori a 20 pin LCD
Brand: Shenzhen Rising-Sun Electronic technology Co., Ltd.
SKU: TM121TDSG02
Availability: InStock

button button

Ottieni prezzo Contattaci

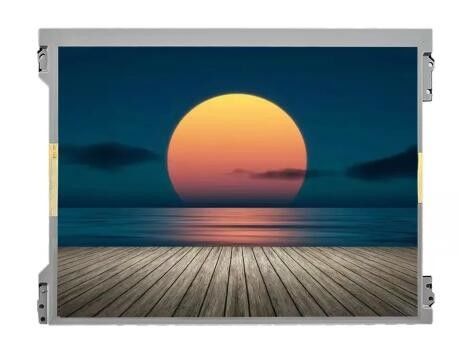

**1024*768 12,1 pollici connettore 20 pin schermo Tft display LCD per apparecchiature di controllo industriali**

Il TM121TDSG02 supporta un display 1024 ((RGB) × 768 (XGA) con un rapporto di aspetto di 4:3 (W:H), i cui pixel sono disposti in Striscia Verticale RGB. Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 245.76 ((W) × 184.32 ((H) mm, dimensioni di contorno di 279 ((W) × 209 ((H) × 9.1 ((D) mm, dimensioni di area di visualizzazione di 250.8 ((W) × 189.4 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 483 g (tipo).Prodotto LCM trasmissivo, TM121TDSG02 può fornire 450 cd/m2 luminosità del display 700:1 rapporto di contrasto trasmissivo, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 ore,e tempo di risposta di 3/5 (Tipo) ((Tr/Td) ms. La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di 262K/16.7M di colori,anche con prestazioni di gamma cromatica del 55% (NTSC)Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 50K ore, con driver LED. TM121TDSG02 utilizza LVDS (1 ch,6/8-bit) in quanto è il sistema di input del segnale, che è collegato da 20 pin di connettore con tensione di alimentazione di 3.3V (Typ.).

12.1" prodotto per display LCDDettagli

Articolo	valore
Tipo	TFT
Dimensione della schermata	12pannello LCD TFT da 1 pollice
Tipo di fornitore	Fornitori cinesi
Marchio	TiANMA
Risoluzione	1024*768
Brillantezza	450 cd/m2 (Typ.)
Angolo di visione	80/80/80/80 (tipo)
Tipo di pannello	Pannello TFT-LCD A-Si
Lampade di sfondo	WLED
Tipo di interfaccia	LVDS (1 ch, 6/8-bit), 20 pin
Temperatura di funzionamento	-20 ~ 70 °C
Pannello tattile	Non toccabile
Applicazione	Applicazioni industriali

- Sì.

12.1" caratteristiche del display LCD tft

I parametri del pannello visualizzati in questa pagina web sono inseriti dall'ingegnere elettronico della società secondo le specifiche.ma i parametri non sono completamente correttiSi prega di consultare le specifiche!

- Sì.

FAQ

1.D: Quali dimensioni sono disponibili per il display LCD nella vostra fabbrica?
R: Normalmente, forniamo 3,5 ′ 4,3 ′ 5 ′ 5,6 ′ 7' 8 ′ 9 ′ 10,1 ′ 10,2 ′ 13,3 ′ 14 ′ 15,6 ′ 18,5 ′ 21,5 ′ 23,6 ′ 24 ′ 27 ′ 32 ′ 43 ′ 49 ′ 55 ′ 65 ′. Se i clienti hanno bisogno di altre dimensioni,Forniamo anche come 75' 86'.

2.Q: Il display LCD può fare touch screen?
R: Sì, normalmente abbiamo 3 tipi di tocco per le opzioni, tocco IR, tocco capacitivo e tocco resistivo.

3.Q: Se il personalizzato si supporta?
A: Sì, possiamo fare OEM e ODM. Possiamo fornire altri accessori come touch panel, control board, ecc. di diverse dimensioni e tipi secondo le esigenze dei clienti.

4.Q: Quanto dura il tempo di consegna?
R: Normalmente circa 5-15 giorni lavorativi per la versione standard. Se prodotto personalizzato, bisogno di circa 15-20 giorni lavorativi.

5D: Che ne dici della garanzia?
R: Forniamo una garanzia di un anno.

6.Q: Qual è il MOQ?
A: Forniamo 1pcs MOQ per il test e la qualificazione.

7.Q: Che pacchetto avete?
R: Diversi tipi di pacchetti per le opzioni: custodia in legno, custodia Honey comb e custodia Flight.

Se avete bisogno di dettagli sul prodotto, contattate RISING-SUN.
