Evidenziare
modulo di visualizzazione LCD industriale
,Modulo display LCD a 20 pin
,esposizione dell'affissione a cristalli liquidi del perno di 700:1 20
-
MISURARE10,4 pollici
-
Pixel800 (RGB) ×600 [WVGA] 91PPI
-
Contorno243(H)×184(V)mm
-
Zona attiva211,2 (H)×158.4 (V) millimetro
-
Area dell'incastonatura214,8 (H)×162.7 (V) millimetro
-
Luminanza400 CD/M² (TIP.)
-
Rapporto di contrasto7001 (Tipico) (TM)
-
InterfacciaLVDS (1 ch, 6/8-bit), 20 perni
-
Luogo di origineLa Cina
-
MarcaInnolux
-
Numero di modelloG104AGE-L02
-
Quantità di ordine minimo1 PCS
-
Prezzonegotiable
-
Imballaggi particolariImballaggio originale, imballaggio convenzionale
-
Tempi di consegna7 giorni
-
Termini di pagamentoT/T, Western Union
-
Capacità di alimentazione100000 unità/unità al mese
modulo di visualizzazione LCD industriale

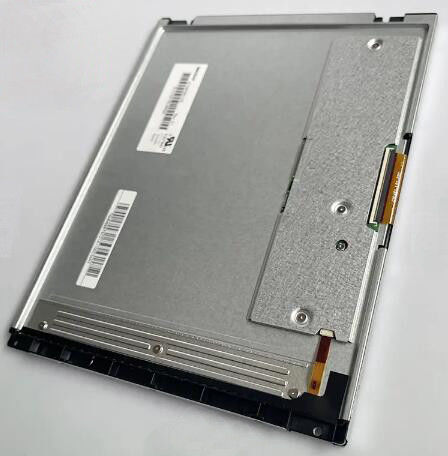

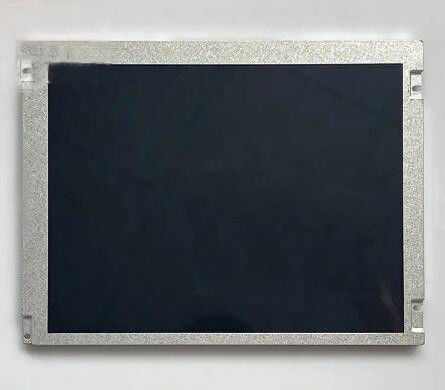

10.4 Pollici Lvds 20 Pin Tft Lcd G104s1-L01 800x600 Svga 10.4" Modulo Display Industriale G104age-L02
Il G104AGE-L02 è un modulo LCD TFT-LCD a-Si da 10,4 pollici lanciato da Qunchuang (Innolux), dotato di retroilluminazione WLED, incluso un driver LED per la retroilluminazione, e senza touch. Questo prodotto ha una temperatura di esercizio di -30 ~ 85 °C, una temperatura di stoccaggio di -30 ~ 85 °C, resistenza alle vibrazioni di 1,5 G (14,7 m/s²), ampia temperatura, display ribaltabile a 180 gradi, scala di grigi a 6 / 8 bit opzionale, risoluzione del display di 800 (RGB) 600 (SVGA), rapporto di aspetto di 4:3 (larghezza: altezza), pixel in disposizione a strisce verticali RGB. Le sue dimensioni dell'area di visualizzazione sono 211,2 (larghezza) 158,4 (altezza) mm, le dimensioni esterne sono 243 (larghezza) 184 (altezza) mm, le dimensioni visive sono 214,8 (larghezza) 162,7 (altezza) mm, il trattamento superficiale è superficie opaca, rivestimento duro (3H), peso netto del prodotto 505 / 540 g (Tip./Max.). Il G104AGE-L02 ha un'interfaccia di segnale LVDS (1 ch, 6 / 8 bit), con un totale di 20 pin, una connessione terminale e una tensione di pilotaggio dello schermo di 3,3 V (Tip.). Questo prodotto è adatto per l'automazione industriale, la strumentazione elettronica, gli strumenti medici.
dettagli del prodotto
| Dimensione dello schermo | 10,4 pollici |
| Tipo di schermo | LCM, a-Si TFT-LCD |
| Formato pixel |
800(RGB)×600 [SVGA] 96PPI |
| Configurazione | Striscia verticale RGB |
|
Area attiva
|
211,2(H)×158,4(V) mm |
| Dimensioni del contorno |
243(H)×184(V) mm |
|
Area della cornice
|
214,8(H)×162,7(V) mm |
| Luminosità | 400 (Tip.)(cd/m²) |
| Rapporto di contrasto | 700:1 (Tip.) (TM) |
|
Trattamento
|
Antiriflesso, rivestimento duro (3H) |
| Tempo di risposta | 5/11 (Tip.)(Tr/Td) |
| Angolo di visione |
80/80/70/70 (Tip.)(CR≥10) |
| Modalità operativa |
TN, Normalmente bianco, Trasmissivo |
|
Supporto colore
|
262K/16.2M 53% NTSC |
| Tipo di lampada | WLED, 50K ore, con driver LED |
| Peso del pannello | 505/540g (Tip./Max.) |
| Frequenza fotogrammi | 60Hz |
| Touch Panel | Senza |
| Interfaccia di segnale |
LVDS (1 ch, 6/8 bit), connettore a 20 pin |
| Tensione di ingresso |
3,3 V (Tip.) |
| Ambiente |
Temperatura di esercizio: -30 ~ 85 °C; Temperatura di stoccaggio: -30 ~ 85 °C |
caratteristiche
I parametri del pannello visualizzati in questa pagina web sono inseriti dall'ingegnere elettronico dell'azienda in base alle specifiche. Sono stati fatti degli sforzi per ridurre gli errori, ma i parametri non sono completamente corretti. Si prega di fare riferimento alle specifiche!
faq
1.Q: Quali dimensioni sono disponibili per il display LCD nella tua fabbrica?
A: Normalmente, forniamo 3.5“4.3”5“5.6” 7'' 8''9“ 10.1'' 10.2'' 13.3'' 14'' 15.6'' 18.5'' 21.5'' 23.6'' 24'' 27'' 32'' 43'' 49'' 55'' 65''. Se i clienti hanno bisogno di altre dimensioni, forniamo anche come 75'' 86''.
2.Q: Il display LCD può realizzare il touch screen?
A: Sì, normalmente abbiamo 3 tipi di touch per le opzioni, touch IR, touch capacitivo e touch resistivo.
3.Q: Se il personalizzato, lo supportate?
A: Sì, possiamo fare OEM e ODM. Possiamo fornire altri accessori come touch panel, scheda di controllo, ecc. di diverse dimensioni e tipi in base alle esigenze dei clienti.
4.Q: Quanto tempo è il tempo di consegna?
A: Normalmente circa 5-15 giorni lavorativi per la versione standard. Se il prodotto è personalizzato, sono necessari circa 15-20 giorni lavorativi.
5.Q: Che dire della garanzia?
A: Forniamo un anno di garanzia.
6.Q: Qual è il MOQ?
A: Forniamo 1 pezzo MOQ per test e qualificazione.
7.Q: Che pacchetto hai?
A: Diversi tipi di pacchetti per le opzioni: cassa di legno, cassa a nido d'ape e cassa di volo.
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
